LOD چیست ؟
DevelopmentLevel Of

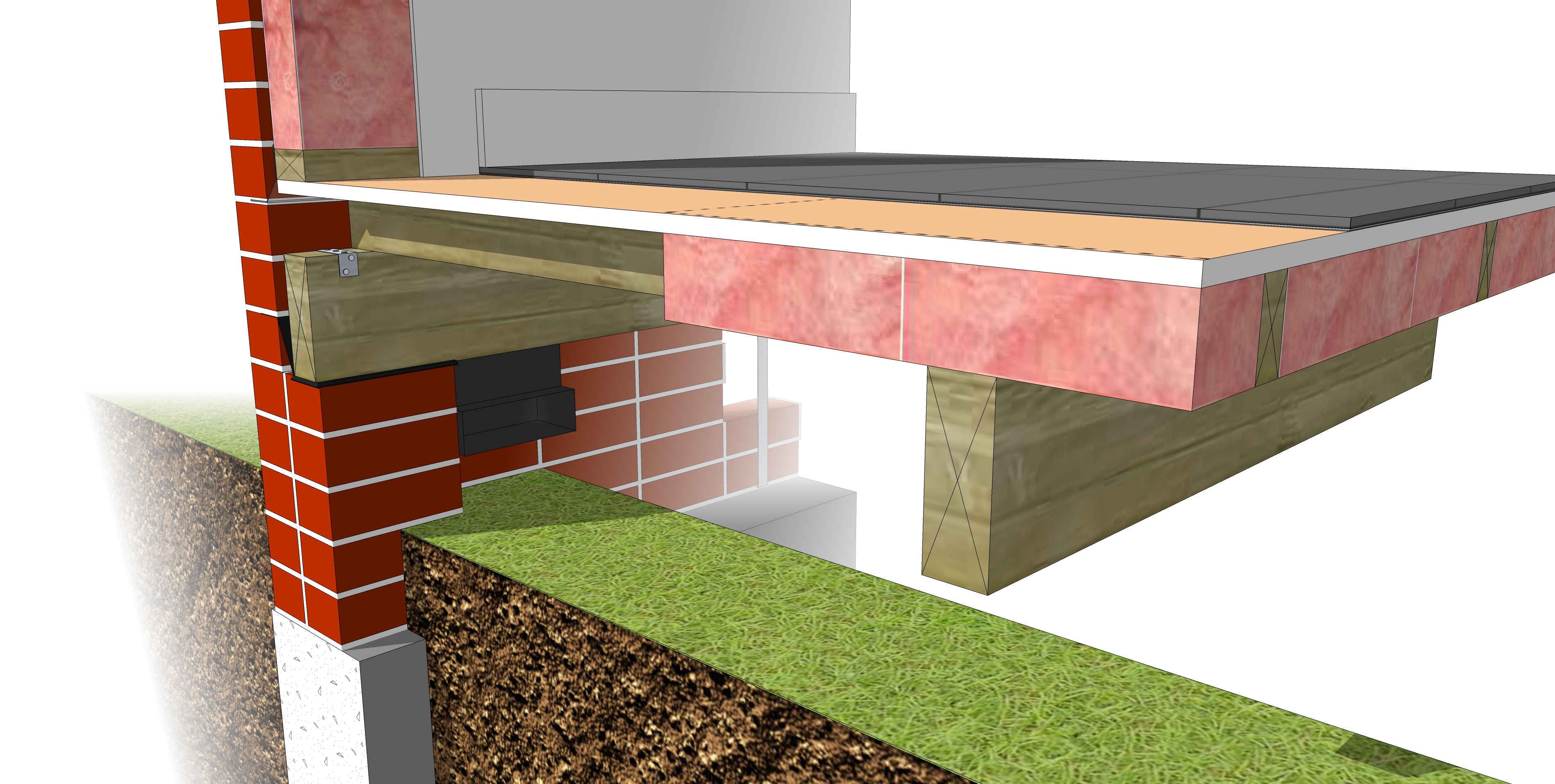

LOD چیست ؟
در ابتدا ذکر این مطلب ضروری است که بدانیم LOD مخفف چه کلماتی می باشد:
Level of Development
Level of Detail
در مراجع مختلف هر دو تعریف و استنباط آورده شده در بالا را برای LOD آورده اند که در بسیاری از موارد Level Of Development استفاده گردیده است.
در صورت عدم استفاده از استانداردی مشخص ، مدل های سه بعدی هوشمند مبتنی بر BIM می توانند به دلیل تفاوت در تعاریف دقیق و مشخص بین دو تیم دخیل در یک پروژه ، اشتباهات گسترده ای را ایجاد نمایند.
LOD به منظور كمك به حداقل رساندن خطاها و سو تفاهمات با كمك دسته بندی و سطح گذاری به منظور درک مشترک مالکین ، طراحان ، سازندگان ، مدیران پروژه و بهره برداران نهایی یک پروژه مبتنی بر مفهوم BIM ساخته شده و هر ساله توسعه داده میشود.
LOD تنها کلید و راهگشا برای تکمیل صحیح و اصولی یک پروژه BIM مبنا می باشد.
سطح جزئیات (توسعه) (LOD) مجموعه مشخصاتی است که به متخصصان صنعت ساخت این امکان را می دهد که محتوای مدلها و فرآیند پروژه های BIM مبنا را بطور مؤثر ، دقیق و واضح مستند سازی ، بیان و مشخص نمایند.
LOD با استفاده از استانداردهای صنعت ساخت ، مراحل توسعه سیستم های مختلف را در پروژه های BIM مبنا تعریف می کند.
با استفاده از مشخصات LOD ، معماران ، مهندسین و متخصصان دیگر می توانند بدون ابهام با یکدیگر ارتباط برقرار کرده و زبان و فهم مشترکی از میزان توسعه مدلهای مبتنی بر مفهوم BIM در دیسیپلین های معماری ، سازه ، برق و مکانیک داشته باشند.
سطوح جزئیات (LOD) به متخصصان دخیل در پروژه های ساختمانی این اجازه را می دهد تا میزان و سطح دقت و جزئیات در هندسه یک المان BIM مبنا و همچنین اطلاعات مرتبط با آن المان را در کل فرایند پروژه نشان دهند. این موضوع مشخص می کند که اعضای مختلف تیم تا چه میزان در خصوص المان های مختلف مطرح شده در پروژه (معماری ،سازه ، برق ، مکانیک ، ...) می توانند به اطلاعات و هندسه مرتبط با یک المان در مدل BIM مبنا اعتماد و اتکا کنند.
مشخصات مرتبط با LOD هر المان به طراحان کمک می کند تا ویژگی های ذاتی عناصر موجود در یک مدل را در مراحل مختلف توسعه و ساخت تعریف نمایند. وضوح تصویر نشانگر عمق یک المان است و بیانگر این موضوع می باشد که شخص به چه میزان و در چه سطحی باید از المان و اطلاعات مرتبط با آن انتظار داشته باشد.
با استفاده از LOD ، طراحان و مهندسان می توانند به راحتی و دقت مورد انتظار با دیگر متخصصانی که از این مدل استفاده خواهند و به شکلی در چرخه حیات یک پروژه از ابتدا تا انتها دخیل هستند (از فاز 0 پروژه تا بهره برداری و نگهداری و تخریب ) ارتباط برقرار نمایند.
دانلود LOD Book 2024
نویسنده : سعید خلیلی قمی - بنا یار مهراز ایرانیان - استفاده از این متن با ذکر منبع بلامانع است
دانلود LOD Book 2024
نویسنده : سعید خلیلی قمی - بنا یار مهراز ایرانیان - استفاده از این متن با ذکر منبع بلامانع است
نمونه ای از LOD یک صفحه ستون و بولت های آن در سازه فلزی
در این میزان توسعه مدل مرتبط با یک صفحه ستون فلزی را مشاهده می نمائید
دانلود کتاب Level Of Development 2024
دانلود کتاب Level Of Development 2024
سر منشا پیدایش مفهوم LOD :
LOD اولین بار توسط موسسه معماران آمریکا (AIA) در سال 2008 در پنج سطح مختلف برای معرفی جزئیات و مشخصات یک المان مبتنی بر BIM معرفی گردید. شایان ذکر است که مفهوم LOD به صورت کلی از قبل از سال 2008 نیز وجود داشته است ولی به شکل دقیق و آکادمیک توسط نهاد خاصی بیان نگردیده بود.
تجربه نخستین استفاده از LOD را شرکت نرم افزاری Vicosoftware رقم زد، این شرکت توانست مدلهای دیجیتالی خود را با اطلاعات هزینه ای یک پروژه مرتبط نماید و اطلاعات و جزئیات المان های پروژه را در سطوح مختلف و به صورت مدون ، فاز طراحی در اختیار متخصصین و مهندسین درگیر در پروژه قرار دهد.
در سال 2011 ، BIMForum )شاخه موسسه buildingSMART در آمریکا) با تشکیل کارگروهی متشکل از طراحان و سازندگان رشته های اصلی (معماری ، سازه ، برق ، مکانیک) توسعه LOD را آغاز نمود. این کارگروه ابتدا تعاریف ابتدایی و بنیادین AIA (جامعه معماران آمریکا) را تفسیر نمود و در این راستا نمونه هایی را برای نشان دادن این تفاسیر گردآوری کرد. این نمونه ها به صورت کتابی هر ساله منتشر و در اختیار متخصصین قرار میگیرد.
با توجه به اهمیت مفهوم BIM در جهان و همچنین رویکرد موسسه buildingSMART مبنی بر تهیه زیرساخت های جهانی استفاده از این مفهوم در صنعت ساخت ، کتاب راهنمایLOD Specifications از سال 2013 تا کنون به صورت منظم منتشر گردیده است.
LOD Specification هر ساله با استفاده از تعاریف مندرج در پروتوکول the AIA for the AIA G202-2013 Building Information Modeling Protocol Form و با شاکله مشخص در استاندارد CSI Uniformat 2010 تهیه و منتشر میگردد .
در این کتاب ویژگی های عناصر و المان های متنوع در سیستم های مختلف ساختمان (معماری ، سازه، برق ، مکانیک) در سطوح مختلف جزئیات تعریف و نشان داده می شود.
استفاده از مطالب ، جداول و عکس های نوشتارهای تحلیلی سایت ، فقط با ذکر منبع سایت و نویسنده مطلب مجاز می باشد

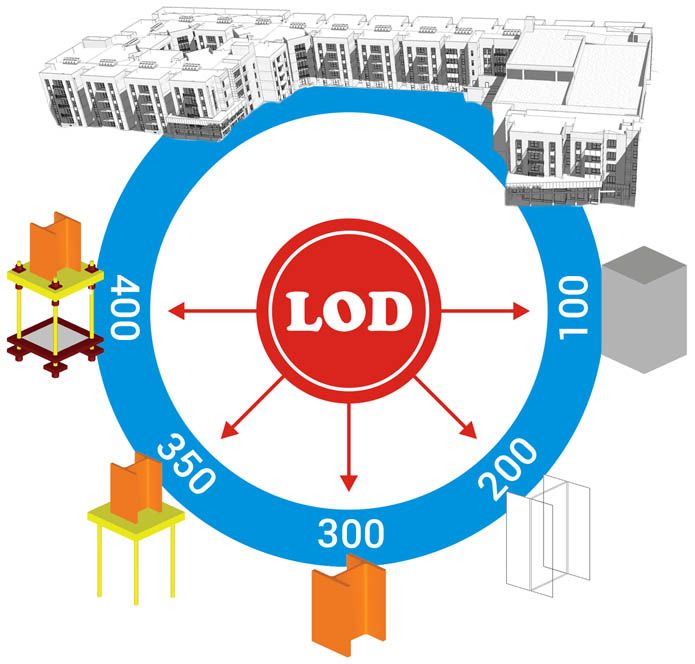

در حال حاضر موسسه معماران آمریکا (AIA) شش سطح مختلف از توسعه مدلها و المان مبتنی بر BIM را معرفی نموده است
LOD 100 | در این مرحله از توسعه و جزئیات یک المان ، با استفاده از نشانه های دو بعدی و همچنین احجام کلی نسبت به معرفی المان پرداخته میشود. | |||
LOD 200 | عناصر و المان ها با تشریح مقدار ، اندازه ، شکل و مکان تقریبی آن تا حدی تعریف می شوند. | |||
LOD 300 | در این سطح از توسعه ؛ عناصر و المان ها با ابعاد دقیق تعریف می شوند و موقعیت های نسبی آنها با دقت بیشتری تقویت میگردد. | |||
LOD 350 | در این سطح از توسعه ، اطلاعات مربوط به یک عنصر و المان را به طور دقیق توصیف کرده و رابطه و ارتباط یک عنصر با سایر اجزا را تشریح می نماید. | |||
LOD 400 | اطلاعات اساسی در مورد نحوه ساخت عناصر مختلف را با جزئیات دقیق تشریح می کند. | |||
LOD 500 | در این سطح از توسعه ، مدل نمایانگر عملکردهای واقعی المان ها و عناصر در یک ساختمان واقعی می باشد. در اینجا تمام سطوح توسعه با تعریف آنها به تفصیل آورده شده است. |
استاندارد LOD و نقش آن در توسعه مدلهای BIM – معرفی توسط BIMForum
استاندارد Level of Development (LOD) یکی از ابزارهای مهم در صنعت معماری، مهندسی و ساخت‌وساز است که به متخصصان این حوزه کمک می‌کند سطح جزئیات و قابلیت اطمینان مدلهای اطلاعاتی ساختمان (BIM) را در مراحل مختلف طراحی و اجرا مشخص کنند.
این استاندارد که توسط BIMForum آمریکا تدوین شده، بر پایه تعاریف مؤسسه معماری آمریکا (AIA) در سند G202-2013 ایجاد شده و از سیستم دسته‌بندی Uniformat 2010 برای سازمان‌دهی اطلاعات مدلهای ساختمانی بهره می‌برد. هدف از توسعه این استاندارد، ایجاد شفافیت بیشتر در فرآیند مدلسازی و افزایش قابلیت استفاده مدلهای BIM در پروژه‌های عمرانی است.
چرا استاندارد LOD اهمیت دارد؟
مدل‌سازان BIM می‌توانند به‌طور دقیق مشخص کنند که مدلهای آنها در چه سطحی از جزئیات قرار دارند و تا چه حد قابل اطمینان هستند.
پیمانکاران، مهندسان و مدیران پروژه می‌توانند انتظارات روشنی از مدلهای دریافتی داشته باشند و محدودیت‌های آن را درک کنند.
تیم‌های پروژه می‌توانند تحویل‌های BIM را در قراردادها و برنامه‌های اجرایی مشخص کنند تا از ابهامات و تداخلات در پروژه جلوگیری شود.
این استاندارد بهبود ارتباطات بین ذینفعان پروژه را تسهیل کرده و امکان مدیریت بهینه اطلاعات در طول چرخه عمر ساختمان را فراهم می‌کند.
LOD: یک استاندارد برای هماهنگی بیشتر در پروژه‌ها
این استاندارد به‌طور مستقل سطوح مورد نیاز توسعه مدل را برای پروژه‌ها تعیین نمی‌کند، بلکه به عنوان یک ابزار استاندارد برای تعریف سطوح مختلف اطلاعات در نقاط تحویل پروژه، مراحل کلیدی طراحی و اجرا به کار می‌رود.
تاریخچه تدوین استاندارد LOD
BIMForum از سال ۲۰۱۱ کار توسعه این استاندارد را با همکاری گروهی از متخصصان طراحی و ساخت آغاز کرد. در این فرآیند، تیم تدوین‌کننده ابتدا تعاریف ارائه‌شده توسط AIA را برای بخش‌های مختلف ساختمان تفسیر کرد و سپس نمونه‌هایی را برای نمایش این تعاریف گردآوری نمود.
با افزایش کاربرد BIM در حوزه‌هایی مانند برآورد مقادیر، هماهنگی سه‌بعدی و برنامه‌ریزی اجرایی، نیاز به استاندارد LOD بیش از پیش احساس شد. این استاندارد با در نظر گرفتن نیازهای کلیدی پروژه‌های ساختمانی و زیرساختی، امکان مدیریت بهتر اطلاعات و کاهش خطاهای اجرایی را فراهم می‌کند.
انتشار نسخه اسپانیایی LOD در سال ۲۰۲۴
در اقدامی جدید، BIMForum آمریکا با همکاری BIMForum اکوادور، نسخه اسپانیایی استاندارد LOD را منتشر کرده است. این اقدام در راستای گسترش دانش BIM و استانداردهای بین‌المللی صورت گرفته و به گسترش استفاده از این ابزار در کشورهای اسپانیایی‌زبان کمک می‌کند.
دسترسی به استاندارد LOD
برای دانلود نسخه انگلیسی و اسپانیایی این استاندارد، می‌توانید به وبسایت BIMForum مراجعه کنید. همچنین، نسخه این استاندارد از طریق وبسایت شرکت بنا یار مهراز ایرانیان در دسترس علاقه‌مندان قرار خواهد گرفت.
جمع‌بندی
استاندارد LOD یکی از ابزارهای کلیدی برای مدیریت اطلاعات ساختمان و استانداردسازی سطوح توسعه مدلهای BIM است که به بهبود مدیریت پروژه، افزایش بهره‌وری، کاهش ریسک و افزایش دقت اجرایی در پروژه‌های ساختمانی و زیرساختی کمک می‌کند. استفاده از این استاندارد، گامی مهم در جهت بهینه‌سازی فرآیندهای طراحی و اجرا در صنعت ساختمان است.
LOD 300 - طراحی دقیق با جزئیات
این سطح از LOD ، مدل ها و نقشه های دقیق را با مجموعه المان های مرتبط با یکدیگر به همراه مقادیر دقیق ، اندازه دقیق ، شکل و مکان مشخص می کند. این مرحله به ایجاد یک مدل با جزئیات نسبتا بالا به همراه اطلاعات مختلف مرتبط با المان و با دقت بالا کمک می کند.
LOD 200 - طراحی شماتیک
در این مرحله یک مدل کلی با مقادیر تقریبی برای هر یک از عناصر به منظور مدلسازی اطلاعاتی از قبیل کمیت ، اندازه ، شکل ، جهت و مکان به همراه سایر اطلاعات غیر هندسی مرتبط با دیگر اجزای مدل صورت میپذیرد.
LOD 500 – چون ساخت (As-Built)
در مرحله چون ساخت از سطوح توسعه پروژه ، کلیه المان های دیجیتالی توسعه داده شده ، در محل هایی که در واقعیت و در مرحله ساخت قرار گرفته اند مطابقت داده می شوند (عملا پروژه به صورت مجازی ماکت سازی میگردد و تمامی اتفاقات در واقعیت در فضای دیجیتالی نیز شبیه سازی گردیده است). به علاوه میتوان اطلاعات مربوط المان به منظورتعمیر، نگهداری و بهره برداری از آنها را نیز روی مدلها بارگزاری نمود ، از سوی دیگر انواع مختلفی از اطلاعات واقعی و دقیق به عناصر و المان ها پیوست میگردد.
LOD 100 - طراحی مفهومی
در این سطح از جزئیات ، یک مدل پایه ای ایجاد شده تا اطلاعات خام مربوط به مفهوم مدل و المان را بیان نماید. این اطلاعات میتواند شامل مساحت ، حجم ، محل ، ارتفاع و جهت المان یا عنصر مربوطه باشد.
LOD 400 – ساخت و یکپارچگی المانها
همه عناصر به عنوان مجموعه های خاص و با اطلاعات دقیق و کامل در مورد نحوه مونتاژ ، جزئیات و چگونگی ساخت در محل پروژه و یا در محلی غیر از پروژه تعریف می شوند. همچنین جزئیات مربوط به کمیت ، اندازه ، شکل ، جهت گیری ، مکان و اطلاعات غیر هندسی نیز به مدل پیوست میگردد.
استفاده از مطالب ، جداول و عکس های نوشتارهای تحلیلی سایت ، فقط با ذکر منبع سایت و نویسنده مطلب مجاز می باشد
جدول قابلیت مدل های مبتنی بر BIM با توجه به سطح LOD
|
محتوای مدل |
LOD 100 |
LOD 200 |
LOD 300 |
LOD 400 |
LOD 500 |
|
مدل سه بعدی به منظور هماهنگی در پروژه |
هماهنگی سطوح مختلف سایت محل اجرای پروژه (از لحاظ لول و ترازهای اجرایی پروژه)
|
هماهنگی بین المان های بزرگ و اصلی پروژه |
هماهنگی بین المان های عمومی پروژه |
اطمینان از هماهنگی در فاز طراحی بین المان های مختلف |
N/A |
|
مدل چهار بعدی – زمان بندی چهار بعدی |
زمان کلی ساخت پروژه . فازبندی المان های اساسی در برنامه چهاربعدی و زمان بندی |
بازه های زمانی قابل مشاهده کل پروژه برای فعالیت های اصلی |
بازه های زمانی قابل مشاهده مدل چهار بعدی برای جزئیات المان های مختلف |
نشان دادن جزئیات ساخت و ساز و مونتاژ المان های ساختمانی از جمله روش ها و ابزارهای ساخت و ساز در برنامه چهار بعدی (تاور کرین ها ، آسانسورهای موقت ،شمع کوبی زیر فونداسیونها ...) |
N/A |
|
تخمین هزینه ها (مدل 5 بعدی) |
تخمین تقریبی از هزینه های یک پروژه (به طور مثال هزینه پروژه در هر متر مربع / هزینه پروژه برای هر تخت بیمارستان / هزینه پروژه برای هر پارکینگ ماشین |
تخمین هزینه پروژه بر اساس المان های عمومی ساختمان (مثلا کل دیوارهای داخلی و یا دیوارهای خارجی) |
تخمین هزینه های پروژه بر اساس المان ها به صورت دسته بندی های مشخص و مدون (مثلا بر اساس انواع دیوارهای داخلی در فضاهای خشک و تر ) |
هزینه های دقیق و نهایی خرید المان ها و بخش های مختلف پروژه |
ثبت هزینه های پروژه |
|
مصالح پایدار و دوست دار محیط زیست |
مشخص نمودن استراتژی های پیاده سازی LEED و یا هر استاندارد مرتبط با پایدار سازی و حفظ انرژی در ساختمان |
دسته بندی تقریبی و کمی در خصوص حجم مصالح بر اساس دسته بندی های LEED و یا هر استاندارد مرتبط دیگر |
مقادیر دقیق مصالح با درصد مواد بازیافتی و / یا خریداری شده در محل پروژه |
انتخاب کارخانه تولید مصالح |
خرید اسناد |
|
آنالیز / شبیه سازی |
تعیین معیارهای استراتژی و سطح عملکرد هر بخش از پروژه بر اساس حجم و مساحت پروژه
|
طراحی و آنالیز مفهومی پروژه بر اساس هندسه ساختمان و سیستم های فرض شده |
شبیه سازی تقریبی بر اساس بخش های مختلف درگیر در ساختمان و سیستم های مهندسی طراحی شده |
شبیه سازی دقیق بر اساس مصالح و سیستم های مشخص از لحاظ کارخانه سازنده و سیستم ها و اجزای دقیق و مشخص پروژه |
|
Copyright
نویسنده : شرکت فناورانه "بنا یار مهراز ایرانیان" - گروه راهکارهای هوشمند بیم ایران-سعید خلیلی قمی
